[Crowtail-Electromagnet] 전자석 모듈

아두이노 작동전압 5v 를 이용하여 전자석 으로 사용가능한 모듈이 있다



활용 가능 예시 : 철판으로된 물체 붙이기, 문 닫음시 사용, 자석 모듈이 필요한 기능에서 응용

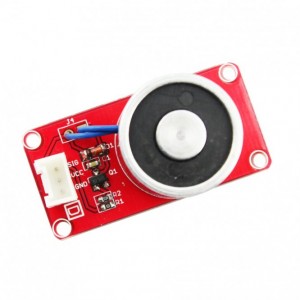

"Crowtail- Electromagnet" 이름의 모듈이다





아두이노 전자석 모듈 [electromagnet]

핀설명



SIG   : 작동 on, off 라인 -> 전류가 흐르는경우 ON

VCC : 5v +

GND : -



샘플 코드

int Electromagnet = 7;  // 디지털 포트

void setup() {
	Serial.begin(115200);//Initialize the serial port
	Serial.println("START ");
	pinMode(Electromagnet, OUTPUT);

	digitalWrite(Electromagnet, LOW); // off

}
void loop() {


      if ( Serial.available() > 0 ){

              char ch = Serial.read();
			  // 시리얼 입력 대기
              switch(ch){

              case '1': // 1 전원 ON -> 전자석 활성화
                  Serial.println("on ");
                  digitalWrite(Electromagnet, HIGH);
              break;

             case '2':  // 2 전원 OFF -> 전자석 비활성화
                  Serial.println("off ");
                  digitalWrite(Electromagnet, LOW);
              break;

              }

      }

      delay(2000);

}



작동 결과



->

16:37:07.175 -> START
16:37:13.184 -> on  // < 1 입력 전자석 활성화
16:37:17.178 -> off // < 2 입력 전자석 비 활성화
16:37:21.159 -> on
16:37:25.156 -> off

모듈 세부 설명



---

https://www.elecrow.com/wiki/index.php?title=Crowtail-_Electromagnet
